《视图》投影与视图PPT(第2课时)

《视图》投影与视图PPT(第2课时)，共18页。

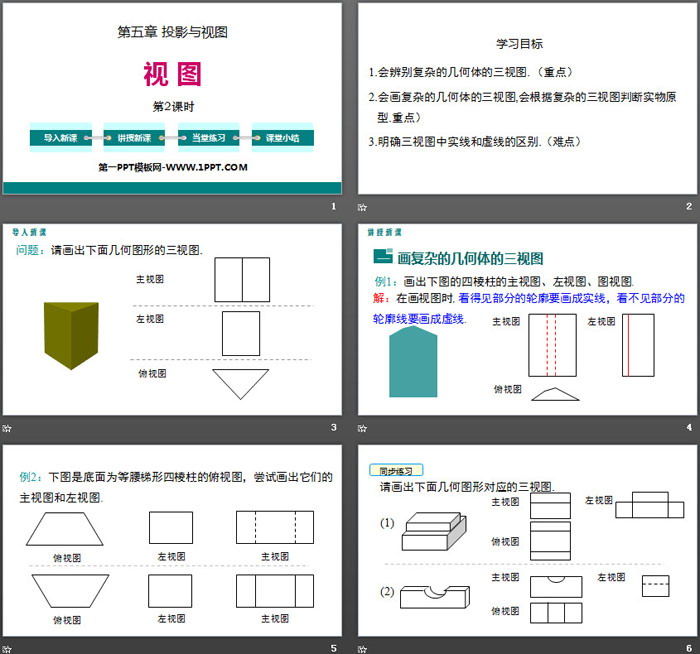

学习目标

1.会辨别复杂的几何体的三视图. （重点）

2.会画复杂的几何体的三视图,会根据复杂的三视图判断实物原型.重点）

3.明确三视图中实线和虚线的区别.（难点）

… … …

讲授新课

画复杂的几何体的三视图

例1：画出下图的四棱柱的主视图、左视图、图视图.

解：在画视图时,看得见部分的轮廓要画成实线，看不见部分的轮廓线要画成虚线.

例2：下图是底面为等腰梯形四棱柱的俯视图，尝试画出它们的主视图和左视图.

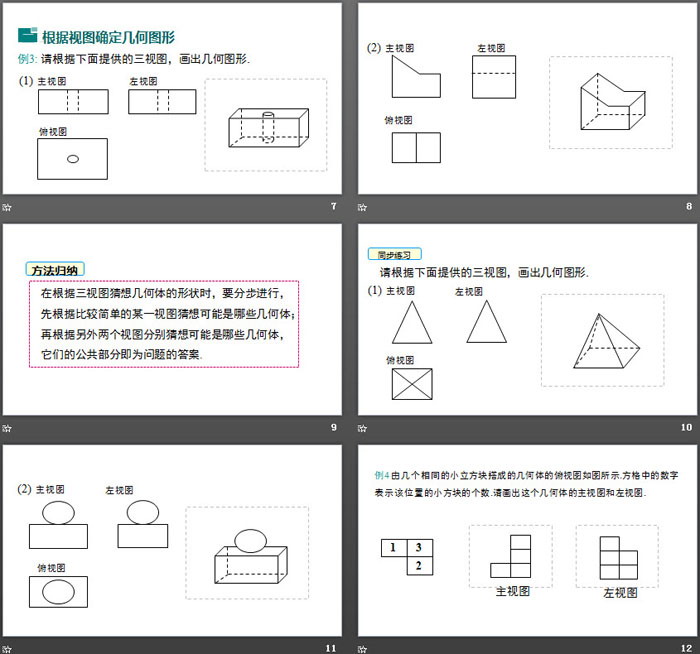

根据视图确定几何图形

例3: 请根据下面提供的三视图，画出几何图形.

方法归纳

在根据三视图猜想几何体的形状时，要分步进行，先根据比较简单的某一视图猜想可能是哪些几何体；再根据另外两个视图分别猜想可能是哪些几何体，它们的公共部分即为问题的答案.

… … …

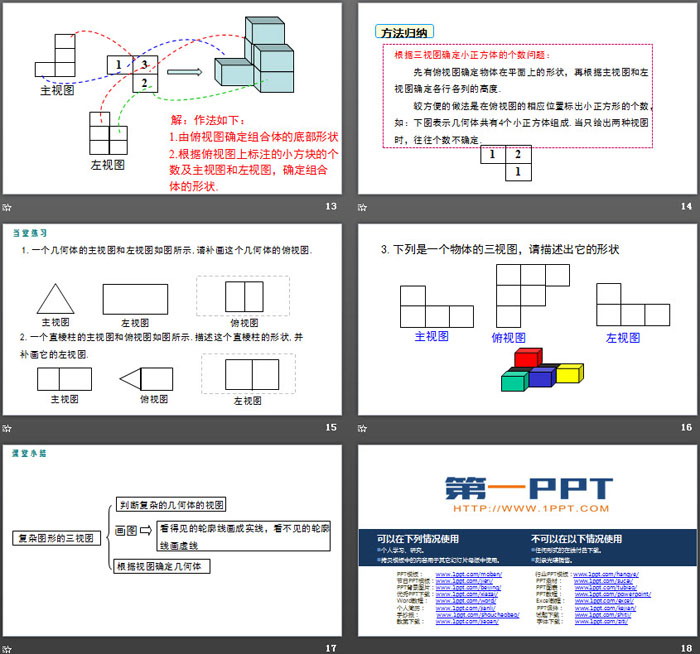

当堂练习

1.一个几何体的主视图和左视图如图所示,请补画这个几何体的俯视图.

2.一个直棱柱的主视图和俯视图如图所示.描述这个直棱柱的形状,并补画它的左视图.

3.下列是一个物体的三视图，请描述出它的形状

4.下图是几个小方块所搭几何体俯视图,小正方形中的数字表示在该位置的小立方块的个数.请画出它几何体的主视图、左视图.

… … …

课堂小结

判断复杂的几何体的视图

看得见的轮廓线画成实线，看不见的轮廓线画虚线

根据视图确定几何体
