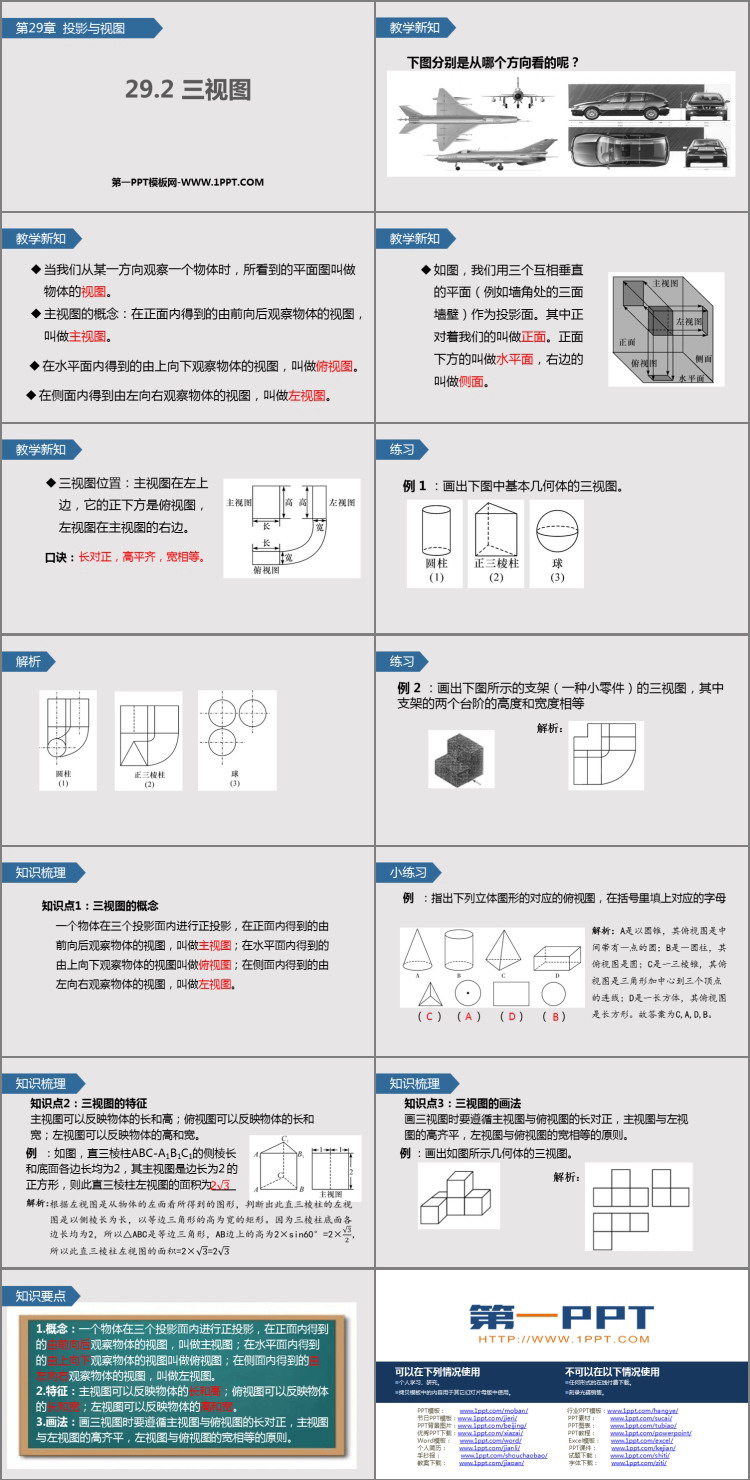

《三视图》投影与视图PPT课件下载

人教版九年级数学下册《三视图》投影与视图PPT课件下载，共14页。

教学新知

当我们从某一方向观察一个物体时，所看到的平面图叫做物体的视图。

主视图的概念：在正面内得到的由前向后观察物体的视图，叫做主视图。

在水平面内得到的由上向下观察物体的视图，叫做俯视图。

在侧面内得到由左向右观察物体的视图，叫做左视图。

如图，我们用三个互相垂直的平面（例如墙角处的三面墙壁）作为投影面。其中正对着我们的叫做正面。正面下方的叫做水平面，右边的叫做侧面。

三视图位置：主视图在左上边，它的正下方是俯视图，左视图在主视图的右边。

长对正，高平齐，宽相等。

知识梳理

知识点1：三视图的概念

一个物体在三个投影面内进行正投影，在正面内得到的由前向后观察物体的视图，叫做主视图；在水平面内得到的由上向下观察物体的视图叫做俯视图；在侧面内得到的由左向右观察物体的视图，叫做左视图。

知识点2：三视图的特征

主视图可以反映物体的长和高；俯视图可以反映物体的长和宽；左视图可以反映物体的高和宽。

知识点3：三视图的画法

画三视图时要遵循主视图与俯视图的长对正，主视图与左视图的高齐平，左视图与俯视图的宽相等的原则。

知识要点

1.概念：一个物体在三个投影面内进行正投影，在正面内得到的由前向后观察物体的视图，叫做主视图；在水平面内得到的由上向下观察物体的视图叫做俯视图；在侧面内得到的由左向右观察物体的视图，叫做左视图。

2.特征：主视图可以反映物体的长和高；俯视图可以反映物体的长和宽；左视图可以反映物体的高和宽。

3.画法：画三视图时要遵循主视图与俯视图的长对正，主视图与左视图的高齐平，左视图与俯视图的宽相等的原则。

… … …

关键词：三视图PPT课件免费下载，投影与视图PPT下载，.PPTX格式；
